Кровельное дело. Стропила висячей системы.
Стропила висячей системы устраивают обычно в тех случаях, когда в строении не имеется капитальных стен или их мало, или же пролеты слишком велики и неудобно установить стропила наклонной системы.Такие стропила состоят из стропильных ног, соединенных между собою затяжкой; при значительных пролетах, для предупреждения изгиба, затяжки стропильных ног вводятся в промежуточные части, располагаемые различно.
|
| Рис. 9 |
Стропила висячей конструкции бывают: 1) итальянския, 2) растяжные и 3) американские.
В итальянских стропилах фермы чаще всего делаются деревянные.

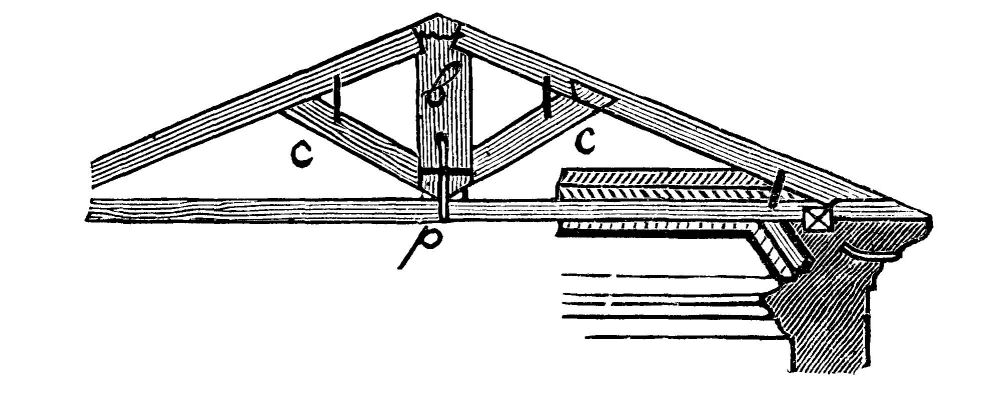

На рис. 9 изображен ферма для пролета в 2,15 метра. Такая ферма состоит из двух стропильных ног, затяжки, бабки или висячаго столбика и двух подкосов. К этой форме стропил иногда прибавляют подмоги. Брусья вытесываются из бревен толщиною 25 - 27 сантиметров.

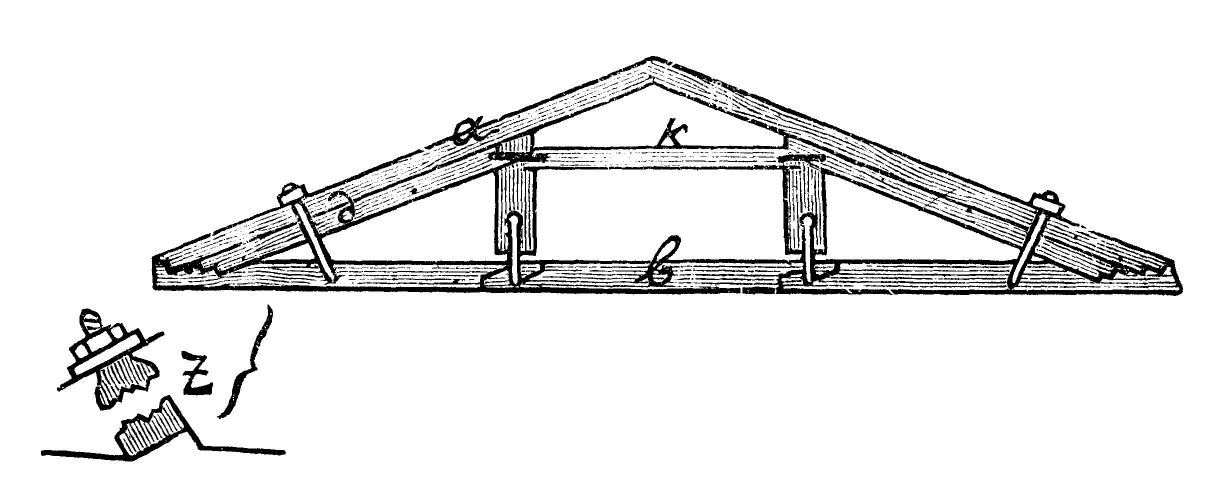

На рис. 10 показана ферма для пропета в 13 - 15 метров, причем затяжка укреплена в двух точках; b - затяжка, d - подмоги, к - ригель.
Толщина бревен нужна не тоньше 27 сантиметров. Ферма для пролета от 15 до 20 метров изображена на рисунке 11. Брусья вытесываются из бревен 30 - 32 сантиметра.
Расстояние между бабками делается 4,30 - 5,30 метра, по этому рассчету и определяется устройство стропил для данной крыши.
|
| Рис. 10. |
|
| Рис. 11. |

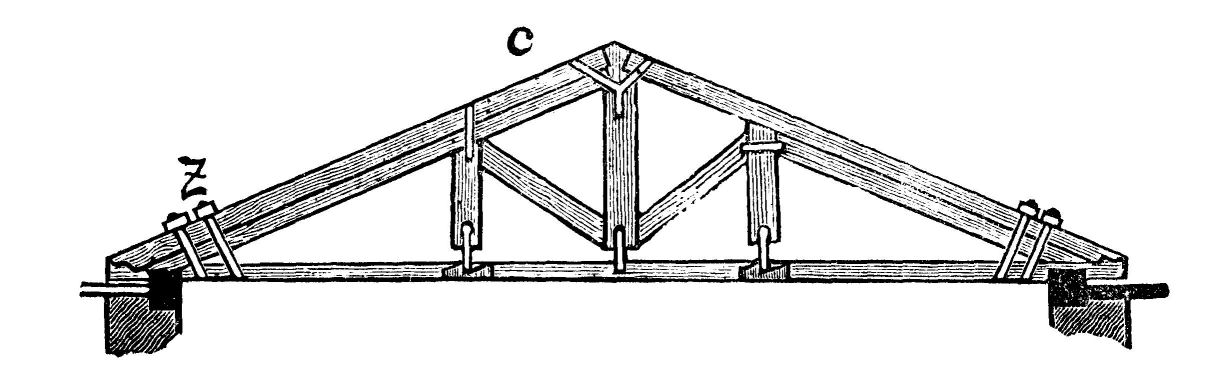

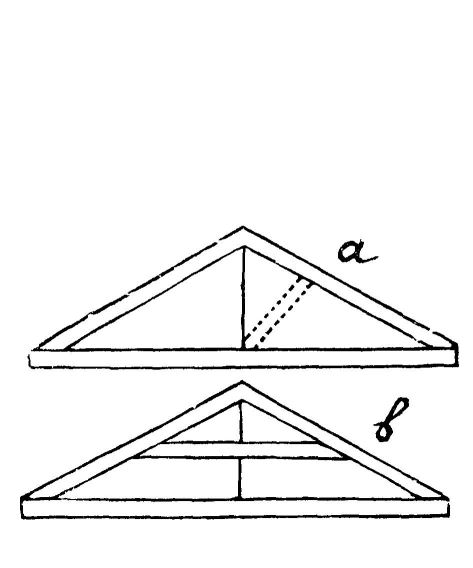

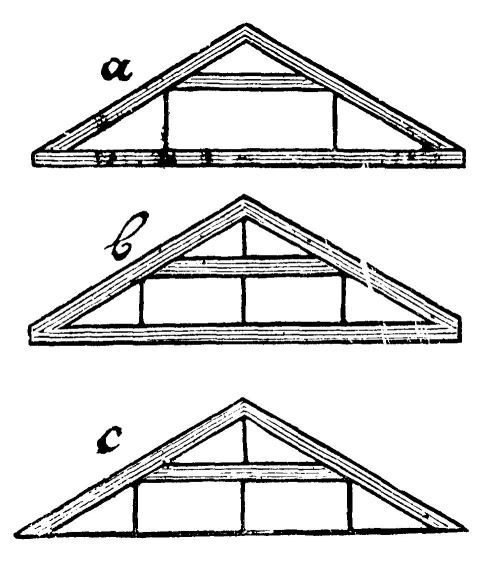

Примеры устройства стропил, в которых некоторые или все части, подверженные действию вытягивающих сил, заменены железными полосами или струнами из круглого железа показанны на рис. 12 и. 13 a и b и 14, 15 и 16 a, b и c.

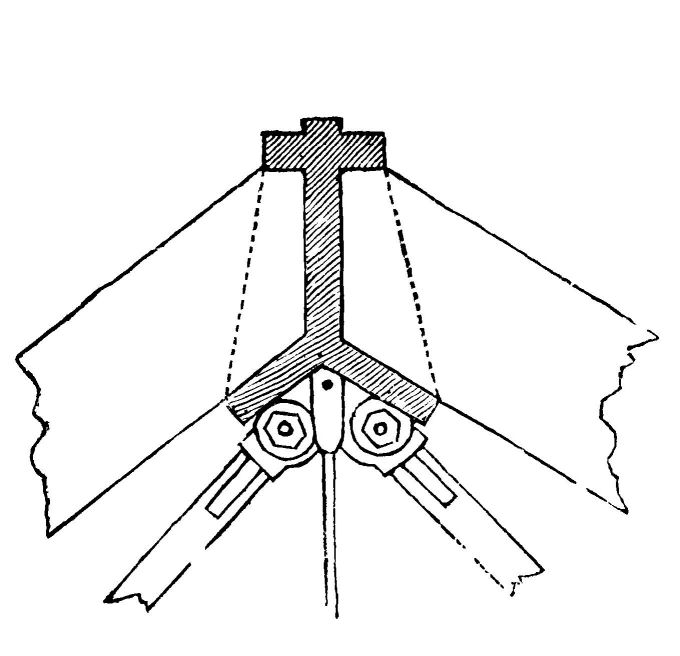

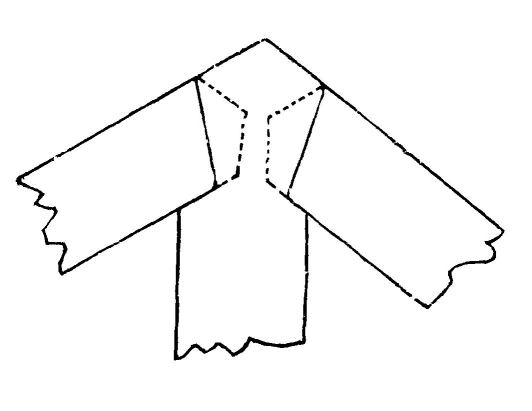

Рис. 17 изображает способ сопряжения стропильных ног на коньке.

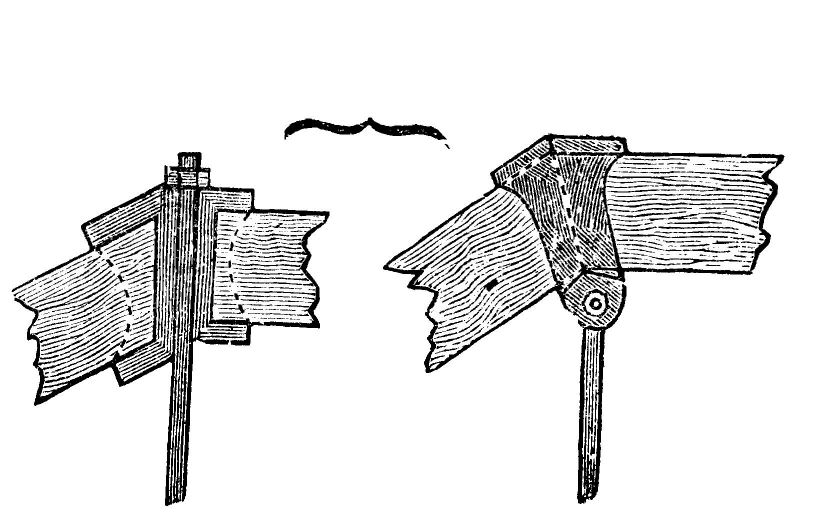

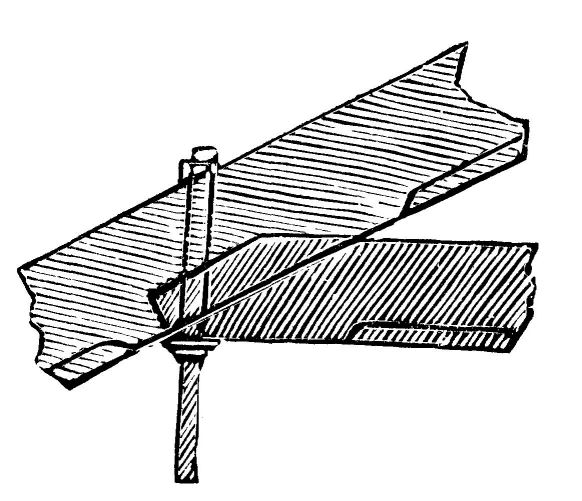

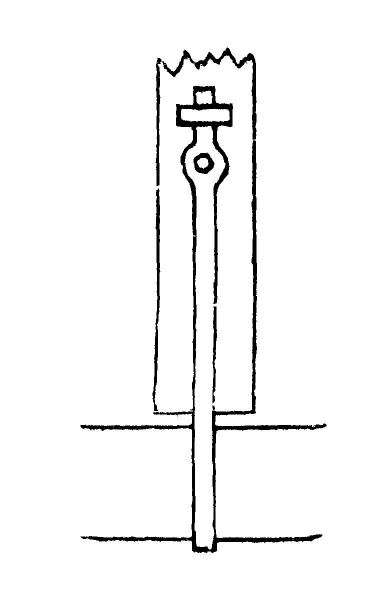

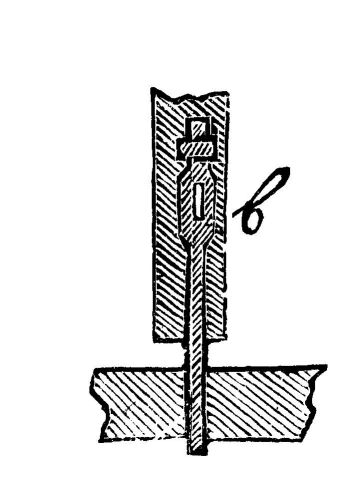

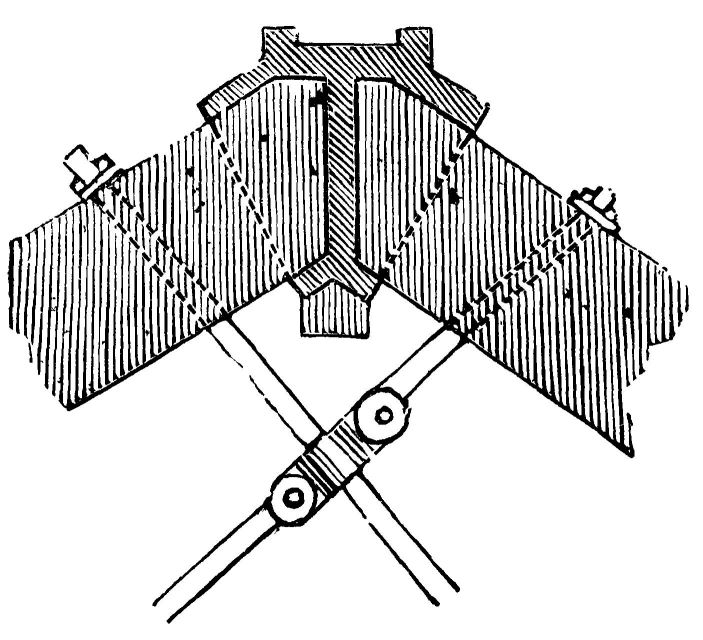

На рис. 18 и 19 показано соединение железных струн, заменяющих деревянные бабки, с чугунными коробками в стропилах из дерева и железа. Чугунные коробки удобны в том отношении, что упрощая соединение, предупреждают вдавливание дерева на концах.
|
|
| Рис. 12 и 13. | Рис. 14. 15 и 16. |
|
|
| Рис. 17. | Рис. 18. |
|
|
| Рис. 19. | Рис. 20. |
|
|
| Рис. 21. | Рис. 22. |
|
|
| Рис. 23. | |
|
|
| Рис. 24. | Рис. 25. |
|
|
| Рис. 26. | Рис. 27. |
|
|
| Рис. 28. | Рис. 29. |
|
|
| Рис. 30. | Рис. 31. |
|
|
| Рис. 32. | Рис. 33. |

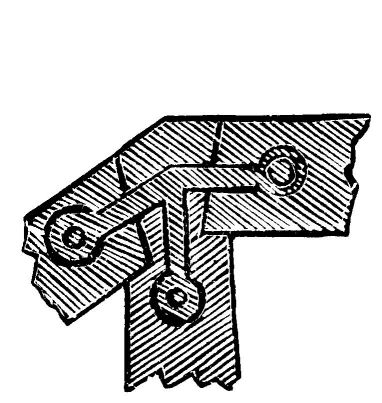

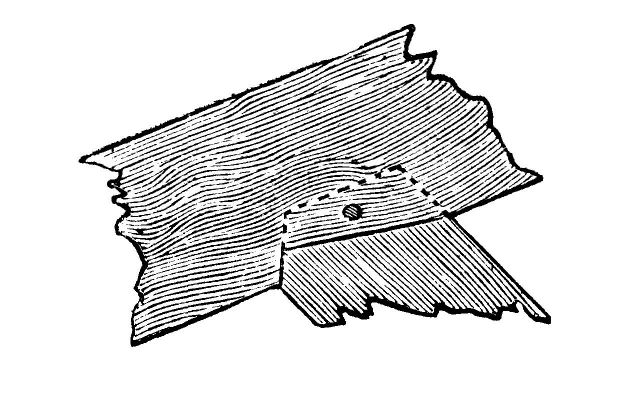

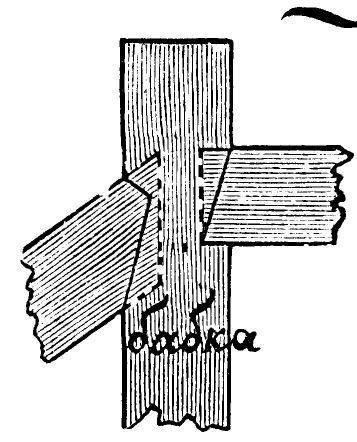

Различные сопряжения бабок с подкосами или ригелями и подмогами стропильных ног изображены на рис. 20, 21, 22, 23, 24, 25 и 26.

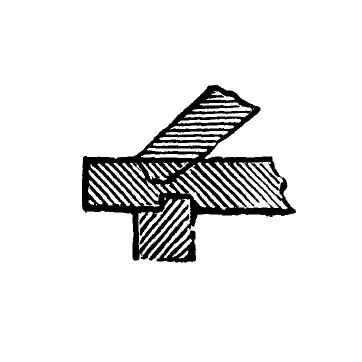

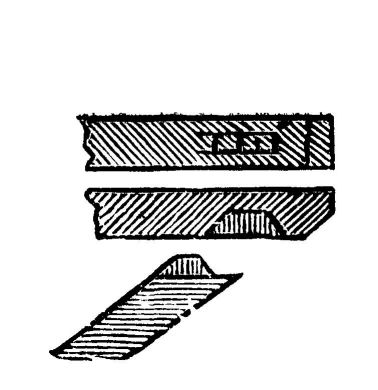

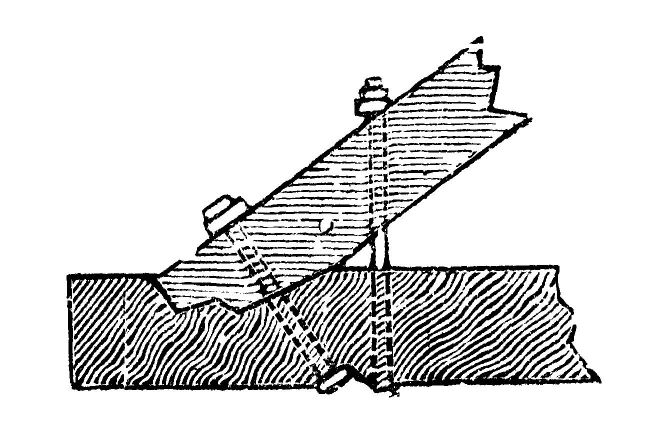

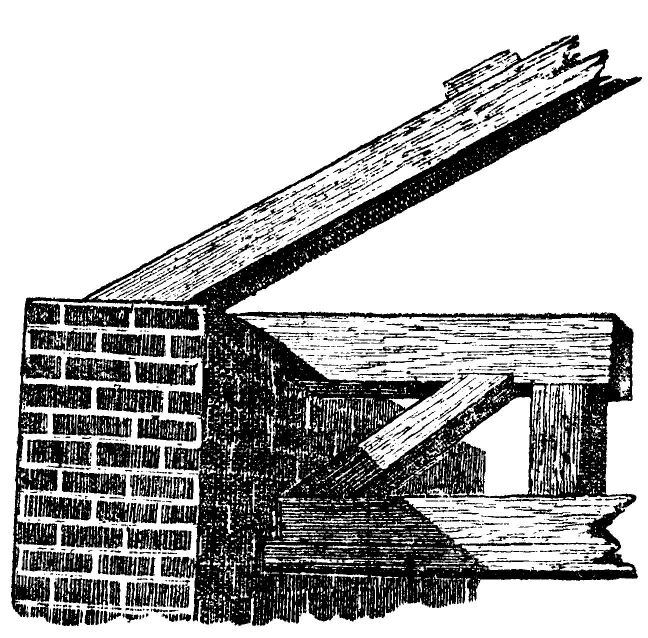

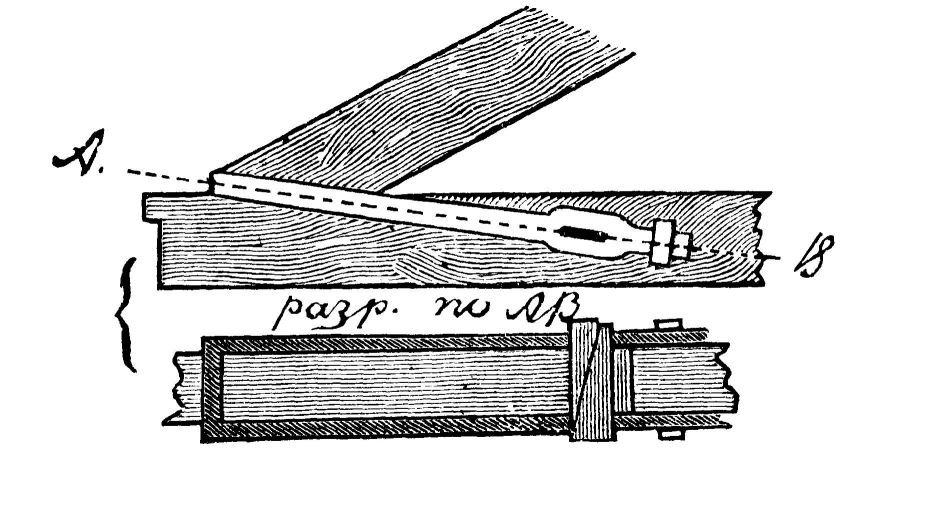

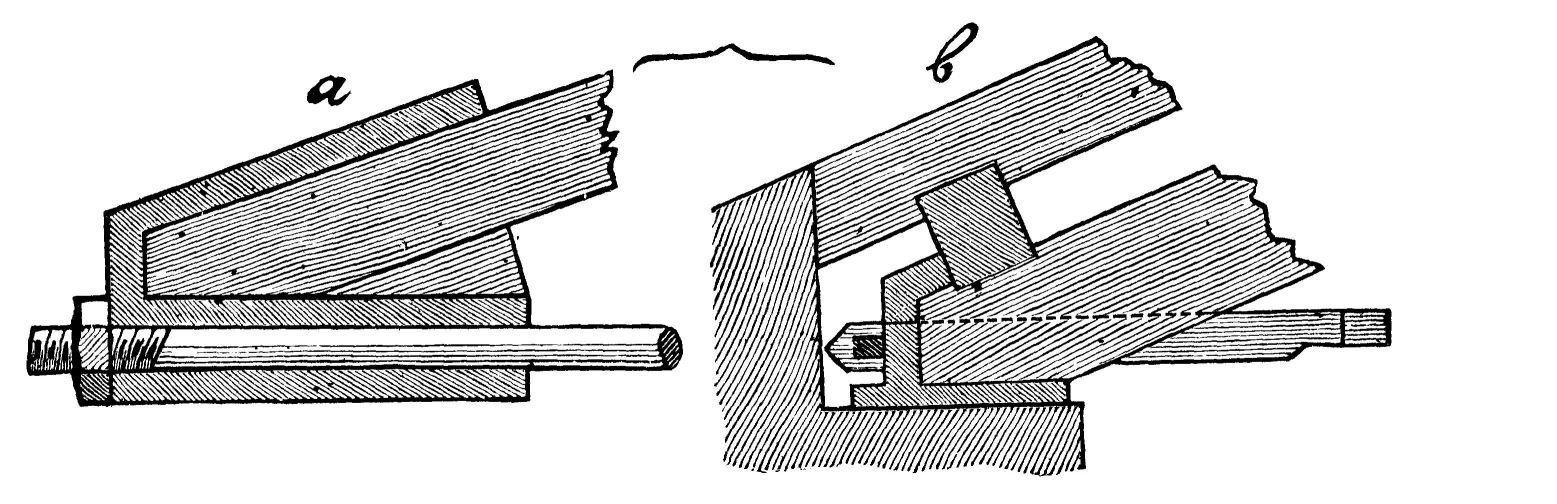

Случаи сопряжения затяжки со стропильными ногами показаны на рис, 27,28, 29, 30,31 и 32.
Сопряжения бабок с затяжками бывают двух родов:
неизменяемые и такие, которые могут быть стянуты если дерево усохнет.
На рис. 33 показано сопряжение неизменяемое хомутом, стянутым с бабкой болтами.
|
| Рис. 34. |

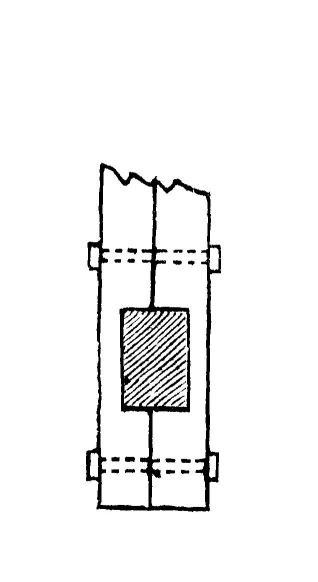

На рис. 34 показано сопряжение схватками.
|
| Рис. 35. Рис. 36. |

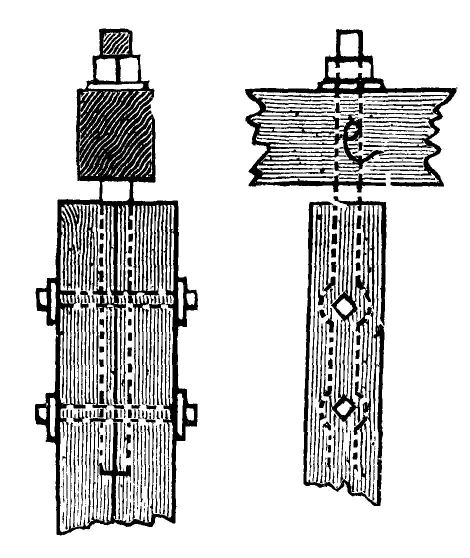

На рис. 35 и 36 изображено соединение схваток с затяжкою посредством железной полосы, помещенной между схватками и прикрепленной к ней болтами. На нижний конец железной полосы навинчивается гайка, завертывая которую, можно притянуть затяжку к схваткам.
|
| Рис. 37. |
На рис. 37 показано сопряжение, в котором затяжка притягивается к бабке клиньями. При заколачивании клин приподнимет хомут, а вместе с тем и затяжку. Для этого прорезь в бабке должна находиться выше соответствующих прорезей в хомуте.
Когда бабки заменяют болтами, то конец их надо пропустить через затяжку и навинтить на них гайки.
